R U I H / P T 1 防 爆 跑 偏 开 关

RUIH/PT1防爆跑偏开关概述

技术参数：

• 触点容量：AC380V/5A
• 额定电压：380V/220V
• 环境温度：-30℃-+80℃
• 相对湿度：≤85%RH (25℃时)

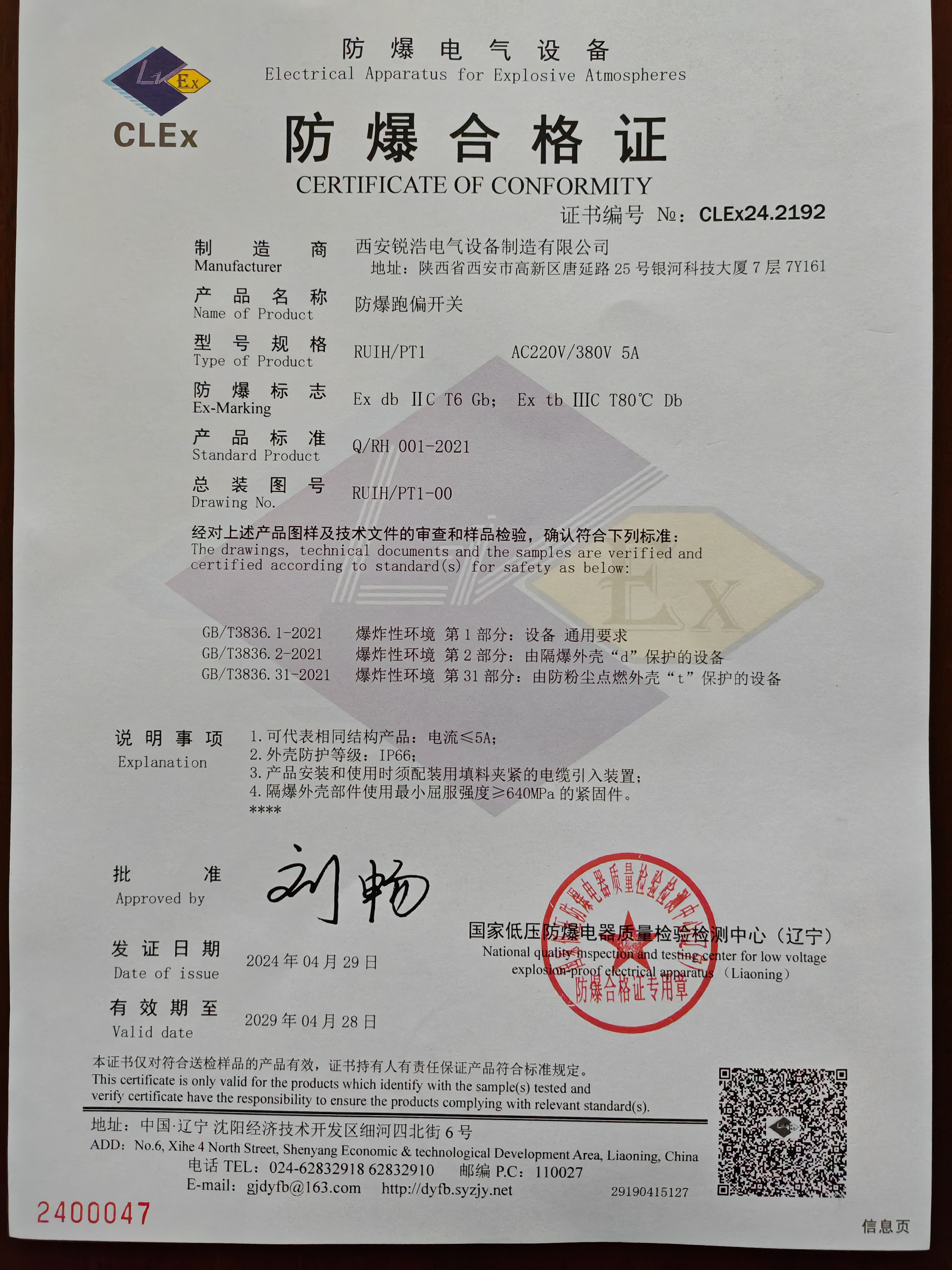

• 防爆标志：ExdbⅡCT Gb; Ex tbⅢC

产品特点：

1. 加厚壳体，采用铝合金精密铸造，配置防爆电缆接头，满足防爆要求。
2. 自带防爆接线盒和接地接线柱，避免虚接短接，提高安全性。
3. 硅胶密封垫，使用寿命长，防护等级高（IP66），防水、防尘、防爆。
4. 磁吹灭弧开关代替微动开关，寿命长，性能稳定可靠，减少误动作。

工作原理：
当胶带输送机运行中的胶带发生跑偏时，胶带边缘挤压立辊使之倾斜。若倾斜角度大于一级动作角度，立即发出一组开关信号（通常用于告警）；若继续倾斜大于二级动作角度，则输出另一组开关信号（通常用于停机）。胶带机恢复正常运行后，辊筒自动复位。

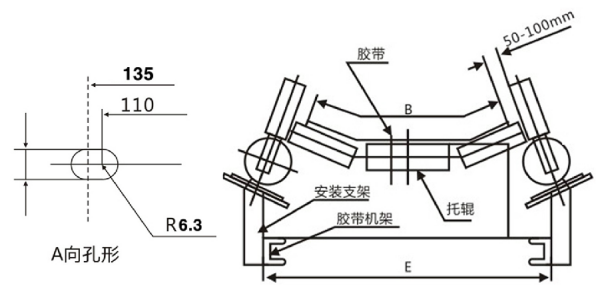

安装说明：

1. 将跑偏开关固定在支架上，然后焊接在胶带机架上。
2. 确保立辊轴线与胶带平面相垂直。
3. 立辊与胶带边缘的距离L应为50-100mm。
4. 胶带应位于立辊下端1/3处。
5. 每50M可安装跑偏开关一对，以确保胶带输送机的安全运行。

注意事项：

• 在安装和使用过程中，应严格遵守相关安全规定和操作规程。
• 定期检查跑偏开关的工作状态，确保其正常运行。
• 在更换或维修跑偏开关时，应确保电源已断开，并采取必要的安全措施。

将防爆接线盒盖打开，可见到一对6P接线端子，接线端子上标有接线图。
