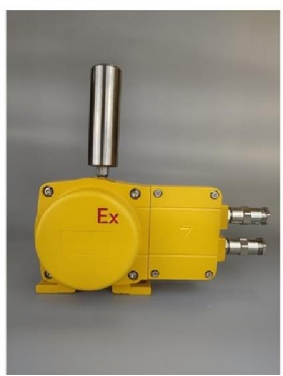

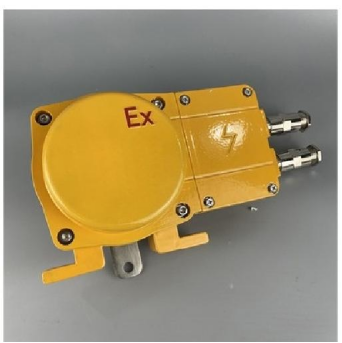

RUIH/LT1 防爆双向拉绳开关

概述：

RUIH/LT1防爆双向拉绳开关是专为可燃性粉尘环境设计的紧急停机装置。它通过了粉尘防爆认证，采用金属材料铸造的加厚壳体，能够承受井下工作环境中脱落的岩石、爆块等物体的撞击而不被破坏。当胶带输送机发生紧急事故时，通过拉动拉绳开关，可以立即停机并报警，有效防止事故扩大，确保工作现场的人身安全。本开关安装使用方便，运行可靠。

产品特点：

1. 加厚壳体，铝合金精密铸造，配置防爆电缆接头，确保在恶劣环境下的耐用性和安全性。
2. 自带防爆接线盒和接地接线柱，防止电线虚接及漏电，提供更高的安全保障。
3. 硅胶密封垫，确保高防护等级（IP66），防水、防尘、防爆。
4. 采用磁吹灭弧开关，替代传统的微动开关，具有更长的使用寿命和更稳定的性能，有效避免震动引起的误动作。

技术参数：

• 触点容量：AC380V/5A
• 动作力：80-100N
• 动作角度：30度
• 环境温度：-30℃-+80℃
• 相对湿度：≤85%RH (25℃时)
• 防护等级：IP66

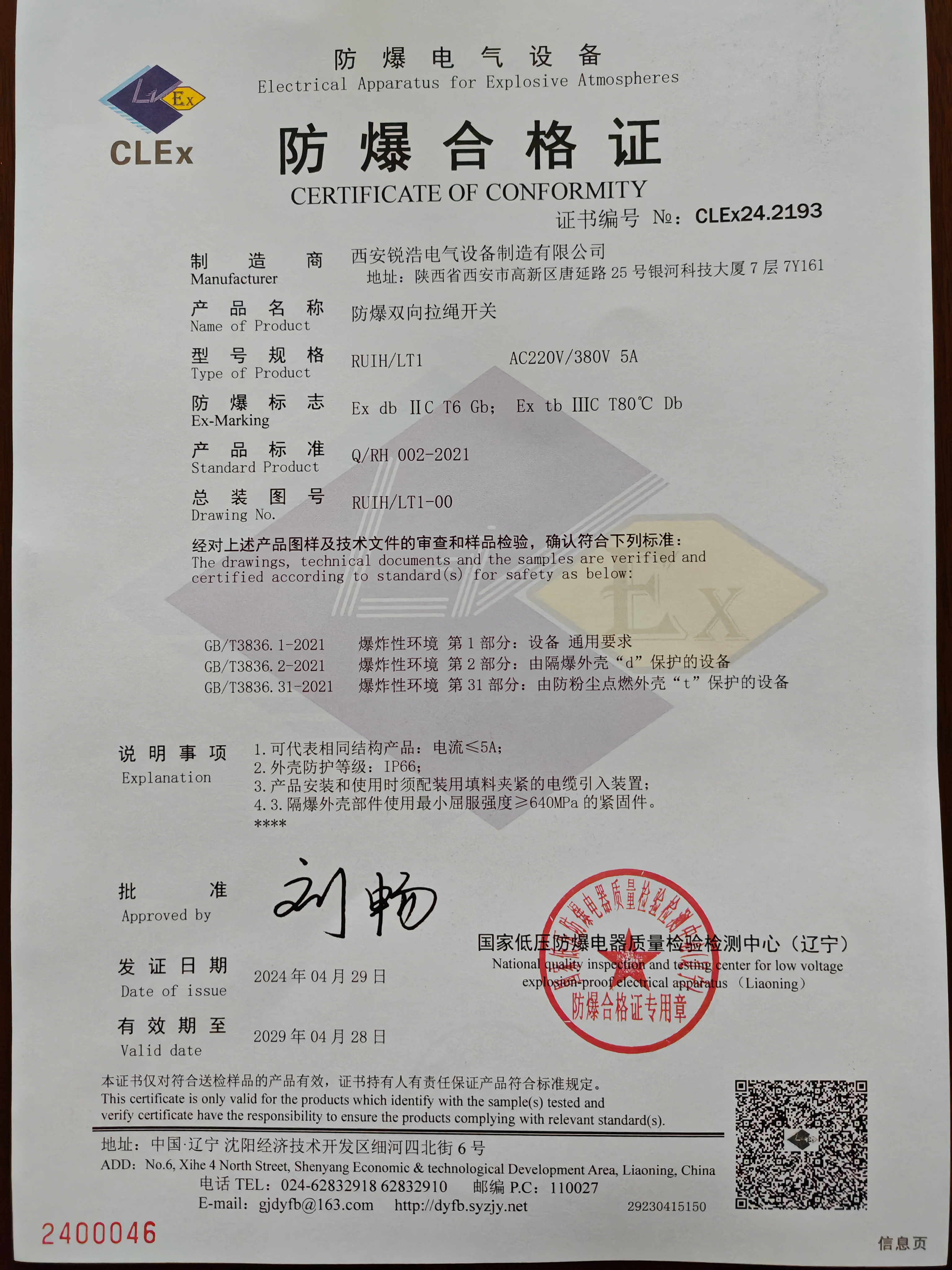

• 防爆标志：ExdbⅡCT Gb; Ex tbⅢC T80℃Db
• 输出信号：1常开1常闭（可注明2开2闭）
• 额定电压：380V/220V
• 额定电流：5A

符合标准：

• GB12476.1-2013 可燃性粉尘环境用电设备第1部分；通用要求
• GB12476.5-2013 可燃性粉尘环境用电设备第5部分；外壳保护型“tD”
• GB/T3836.28-2021 爆炸性环境第28部分：爆炸性环境用非电气设备基本方法和要求
• GB/T3836.29-2021 爆炸性环境第29部分：爆炸性环境用非电气设备结构安全型“c”

工作原理：

当带式输送机现场发生紧急事故时，操作人员可以拉动系于开关上的钢丝绳。钢丝绳带动摆臂旋转，使开关内的行程开关动作，从而发出停机信号，实现紧急停机。

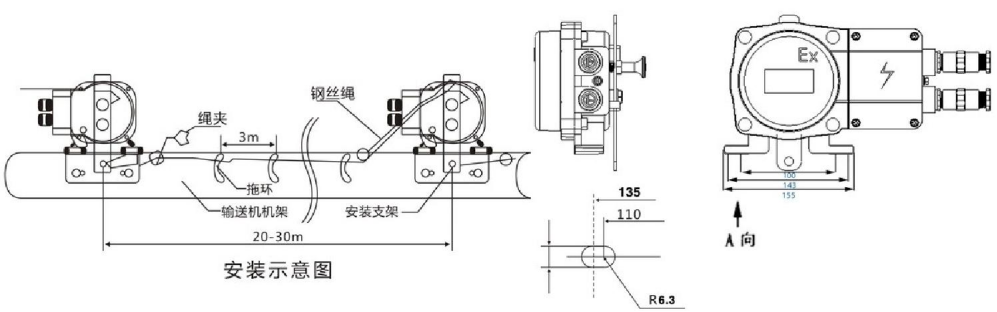

安装示意图：

1. 拉绳开关应安装在带式输送机沿线两侧的支架上，两开关之间的距离通常为40米。
2. 对于有坡度的胶带输送机，应酌情缩短开关之间的距离，以确保拉绳开关能够可靠复位。
3. 拉绳开关应沿胶带平行方向设置，每3米加一个吊环，以支撑钢丝绳。确保钢丝绳的张紧度和稳定性。

请注意，在实际安装和使用过程中，应严格遵守相关安全规定和操作规程，确保拉绳开关的可靠性和安全性。
